Рефлектометр VIEW300

Рефлектометр оптический от INNO INSTRUMENT – View300, то надёжный помощник для каждого волоконно-оптического специалиста, работающего непосредственно на объектах развертывания сетей. Разработанный с учётом реальных условий эксплуатации, View300 обеспечивает удобный и непрерывный процесс тестирования, объединяя все необходимые инструменты в одном компактном портативном устройстве.

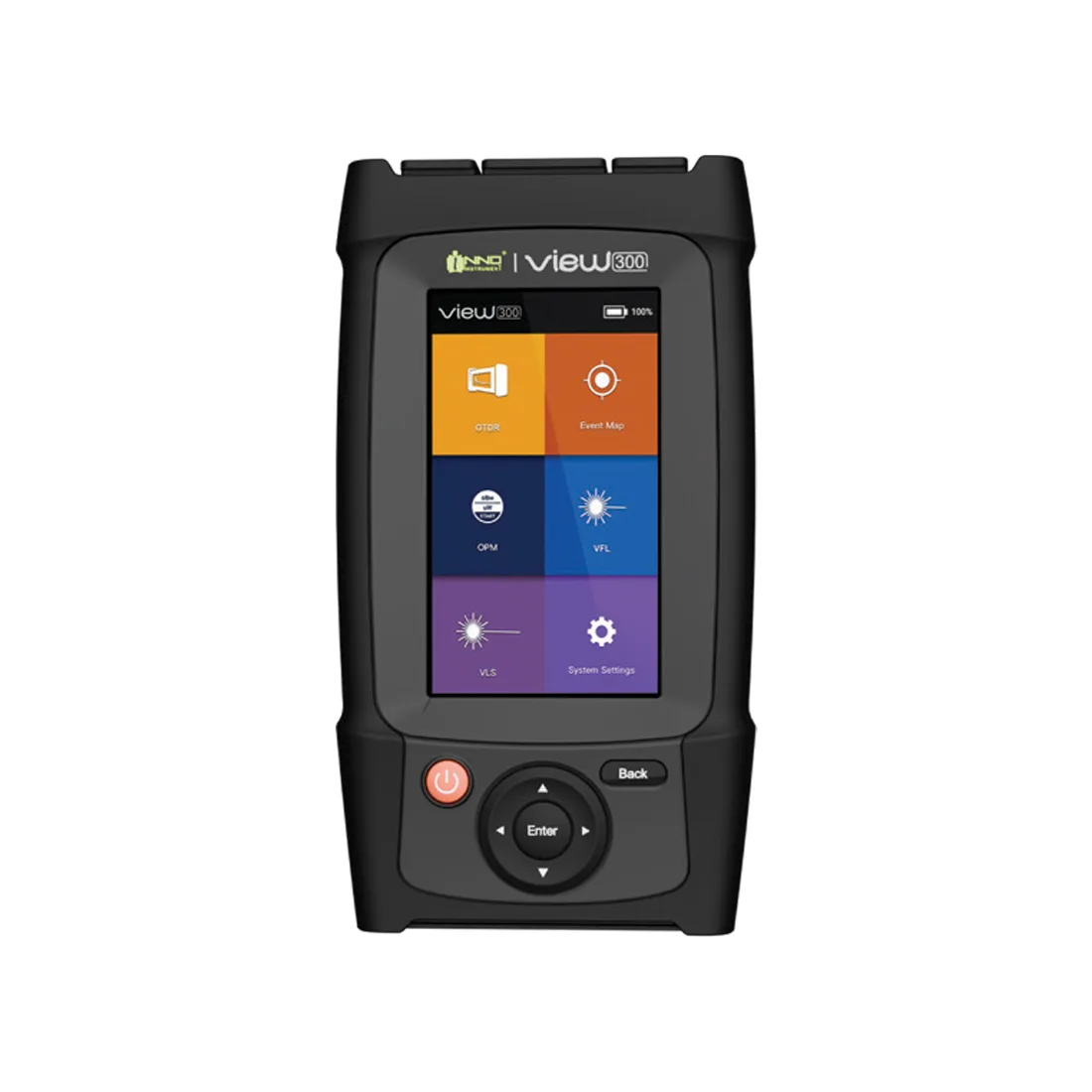

Оснащённый 4,3-дюймовым сенсорным экраном и интуитивно понятным интерфейсом, прибор обеспечивает наглядность и уверенность при выполнении любых задач — от поиска повреждений до проверки параметров линии — без снижения темпов полевых работ.

Ключевым элементом View300 является функция Event Map — OTDR-приложение, которое упрощает тестирование оптоволокна за счёт автоматического анализа и представления результатов в понятном визуальном формате. Это снижает сложность измерений и минимизирует вероятность ошибок, обеспечивая точную диагностику независимо от уровня опыта специалиста.

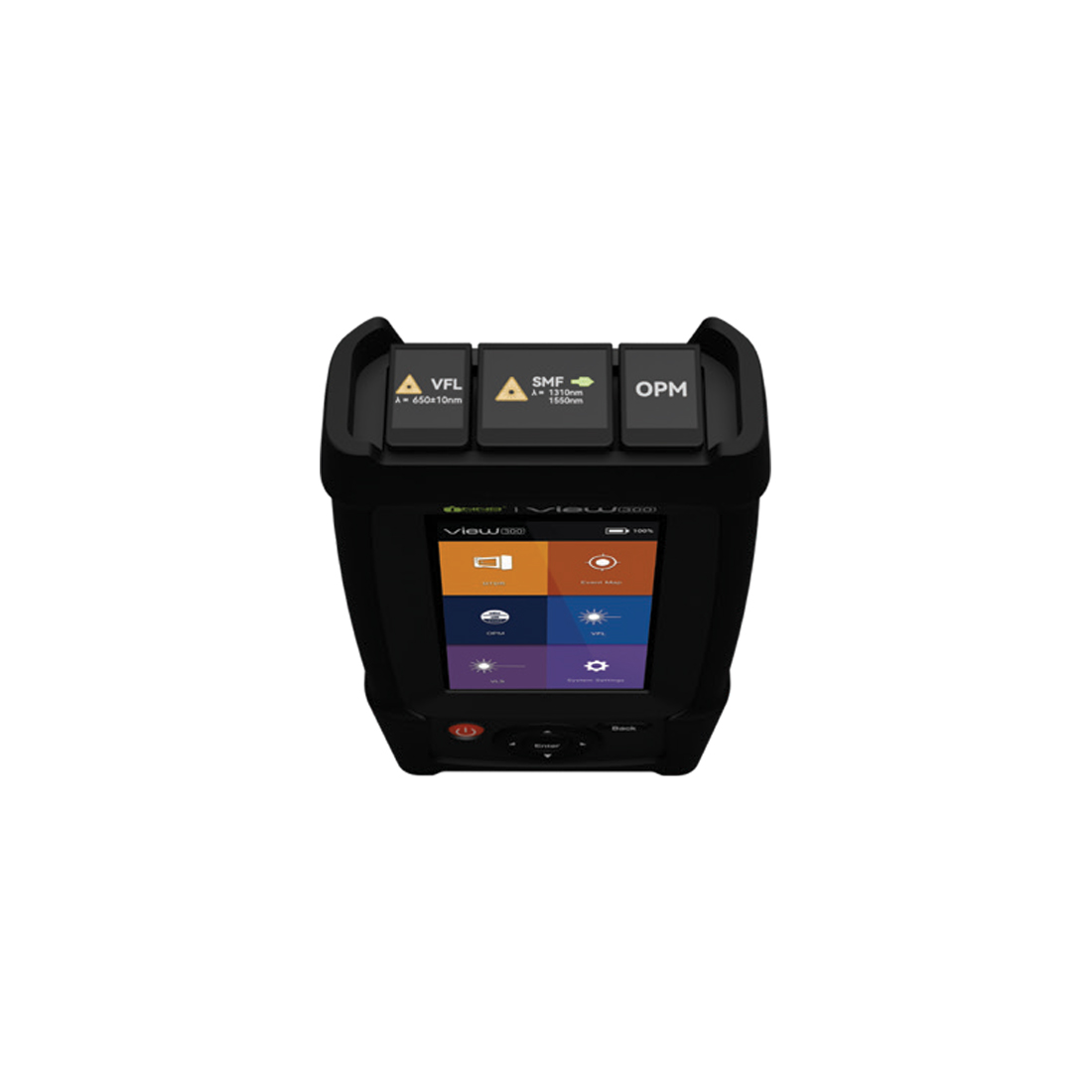

Благодаря встроенным функциям, таким как визуальный локатор повреждений (VFL), измеритель оптической мощности и источник излучения, View300 поддерживает широкий спектр измерительных задач — от поиска неисправностей до подтверждения качества линии.

Созданный специально для современных высокоскоростных сетей FTTx, View300 объединяет функциональность, точность и простоту использования в одном полностью готовом к работе приборе. Независимо от того, используется ли он опытными инженерами или начинающими техниками, View300 позволяет уверенно получать надёжные результаты, ускоряя развертывание сетей и поддерживая высокий уровень производительности волоконно-оптической инфраструктуры.



ОБЩИЕ СВЕДЕНИЯ
Дисплей    4,3 дюйма, 480×272, IPS TFT-LCD, емкостной сенсорный экран с мультитачем
Тип волокна    Одномодовое, G.652
Длина волны    1310 нм / 1550 нм ±20 нм
Максимальный динамический диапазон    28 / 26 дБ (1310 / 1550 нм)
Мертвая зона (событие / затухание)    2 / 8 м
Диапазон измерений    100 м – 96 км
Ширина импульса    3нс / 5нс / 10нс / 20нс / 30нс / 50нс / 80нс / 160нс / 320нс / 500нс / 800нс / 1 мкс / 2 мкс / 3 мкс / 5 мкс / 8 мкс / 10 мкс
Погрешность определения расстояния    ±(1 м + интервал × 0,005% × расстояние)
Точность измерений    3 нс – 20 нс
Линейность    ±(1 м + разрешение выборки + 0,005% × расстояние измерения)
Количество точек выборки    64 000 точек
Разрешение выборки    0,03 м – 4 м
Потери (Loss)    Разрешение: 0,01 дБ, Порог: 0,02 дБ
Разрешение по расстоянию    0,1 м
Показатель преломления (Refractive Index)    1,000000 – 2,000000
Отражательная способность (Reflecting Specularity)    ±3 дБ
Формат файлов    SOR, PDF
Режим анализа потерь    TPA (метод 2 точек)
Класс лазерной безопасности    2
Оптический разъём    По умолчанию: UPC / APC; Опционально: SC / FC
Питание    Адаптер AC/DC: Вход 100–240 В, 50/60 Гц, 0,3 А; Выход: 5 В, 2 А; аккумулятор: литий 3,7 В, 2500 мА·ч
Время работы от батареи    Режим ожидания ≥ 6 ч; непрерывная работа ≥ 4 ч
Сохранение данных    Внутренняя память: 8 ГБ EMMC; поддержка TF-карты и USB-флешки
Зарядка    USB Type-C; разъем...
