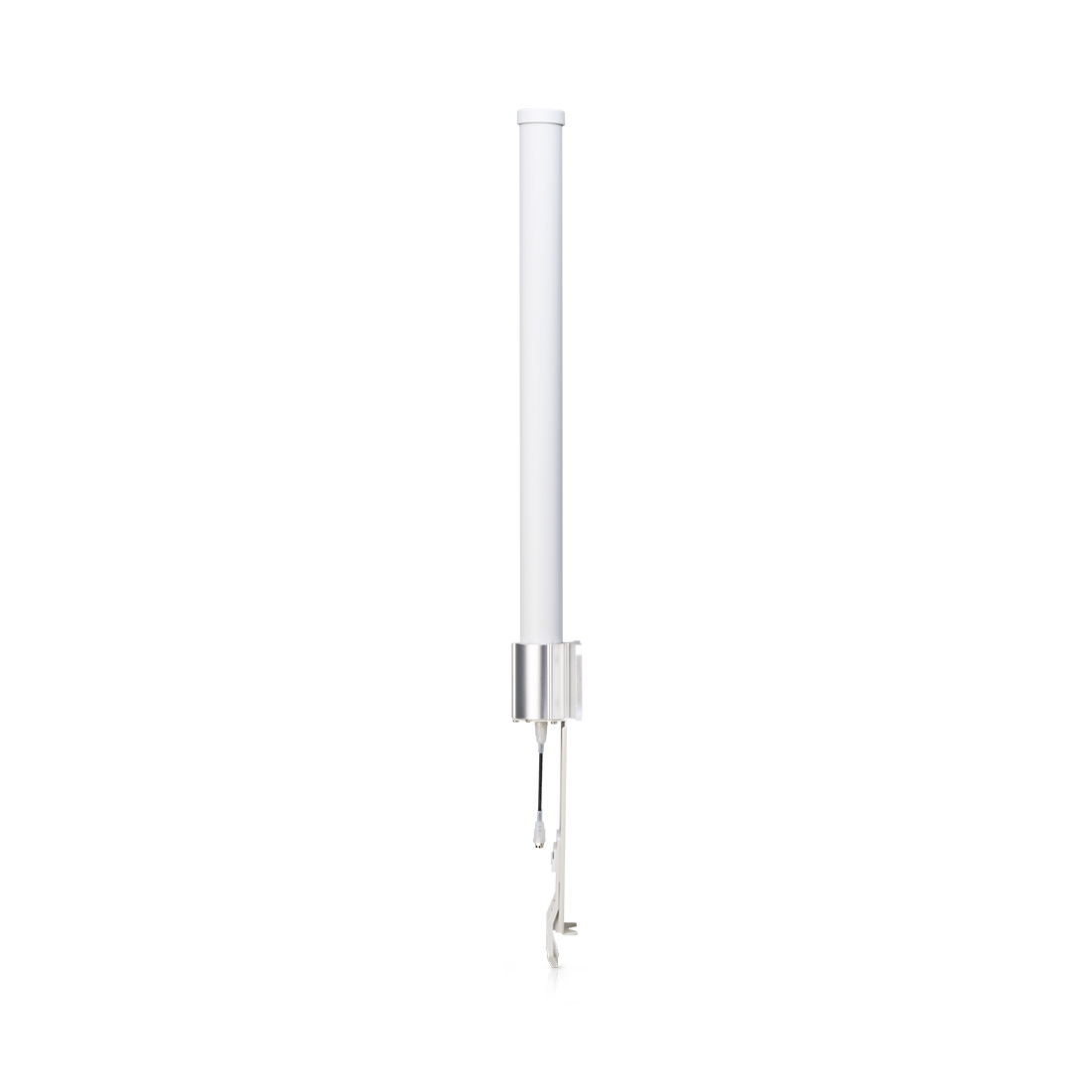

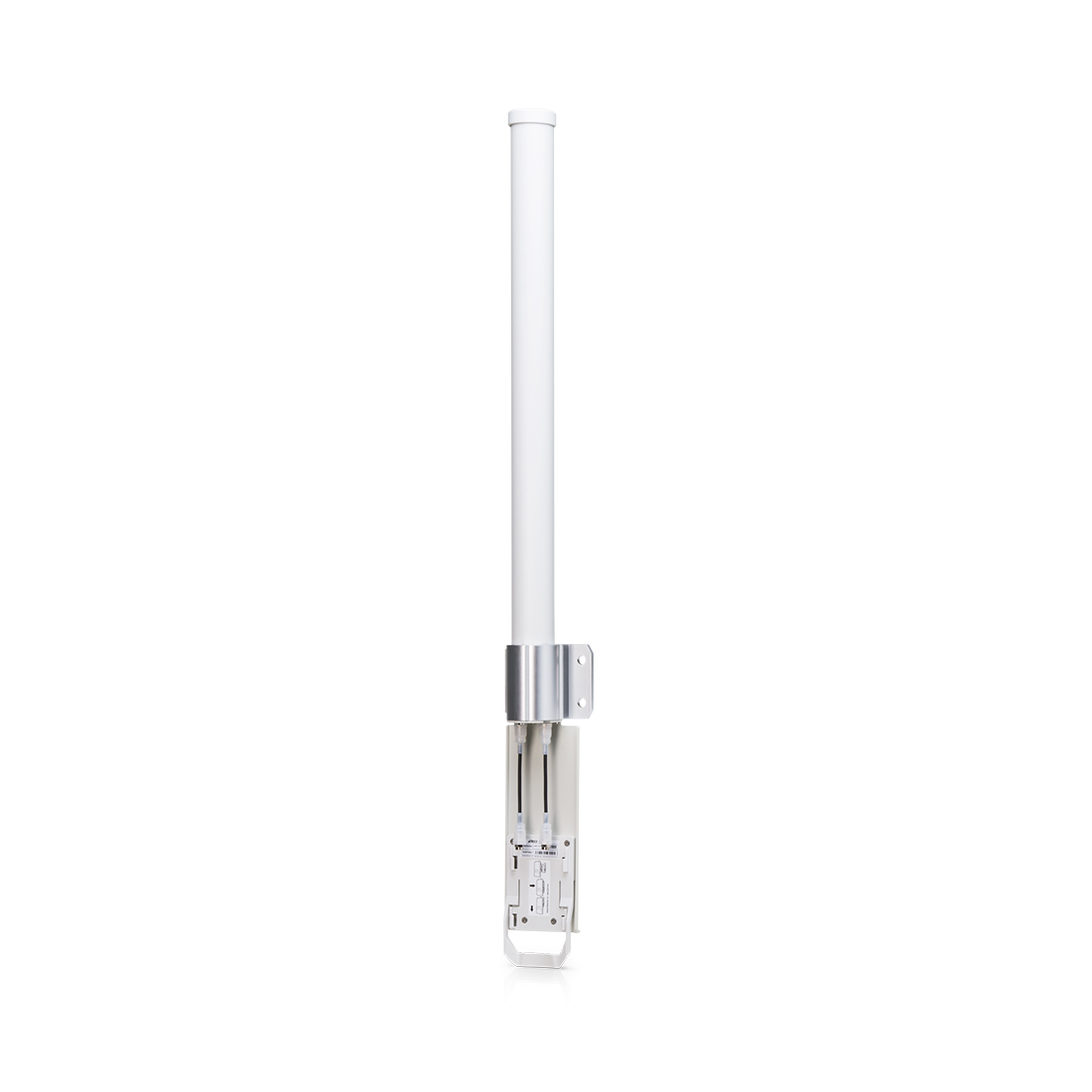

Антенна Ubiquiti AMO-5G13

Антенна , Ubiquiti, AMO-5G13, AirMax Omni 5G-13, 13 dBi, 360 °, Всенаправленная, 2х2 MIMO, 5 ГГц




AMO-5G13 — это антенна магистрального класса с круговой диаграммой направленности, 2×2 MIMO и двойной поляризацией для бесшовной интеграции с радиомодулями серии Rocket.

Характеристики антенны:


    рабочий диапазон — 5,45—5,85 ГГц;
    усиление — 13 дБи;
    поляризация — двойная линейная;
    диаграмма направленности — 360°;
    угловая ширина диаграммы направленности в вертикальной плоскости — 7°;
    осевой наклон в вертикальной плоскости — 2° вниз;
    допустимая ветровая нагрузка — 84,52 Н при скорости ветра 200 км/ч.


Ниже показан пример использования антенны в сети по топологии PtMP.





Сочетание антенны airMAX Omni с радиомодулем Rocket даёт круговое покрытие с мощностью и производительностью технологии airMAX.



В линейке антенн airMAX Omni впервые применена фирменная запатентованная конструкция двойной поляризации круговой диаграммы направленности.

airMAX 5 Omni подходит для передачи WiFi как на линии прямой видимости (LoS-применения), так и вне ее (NLoS-применения).

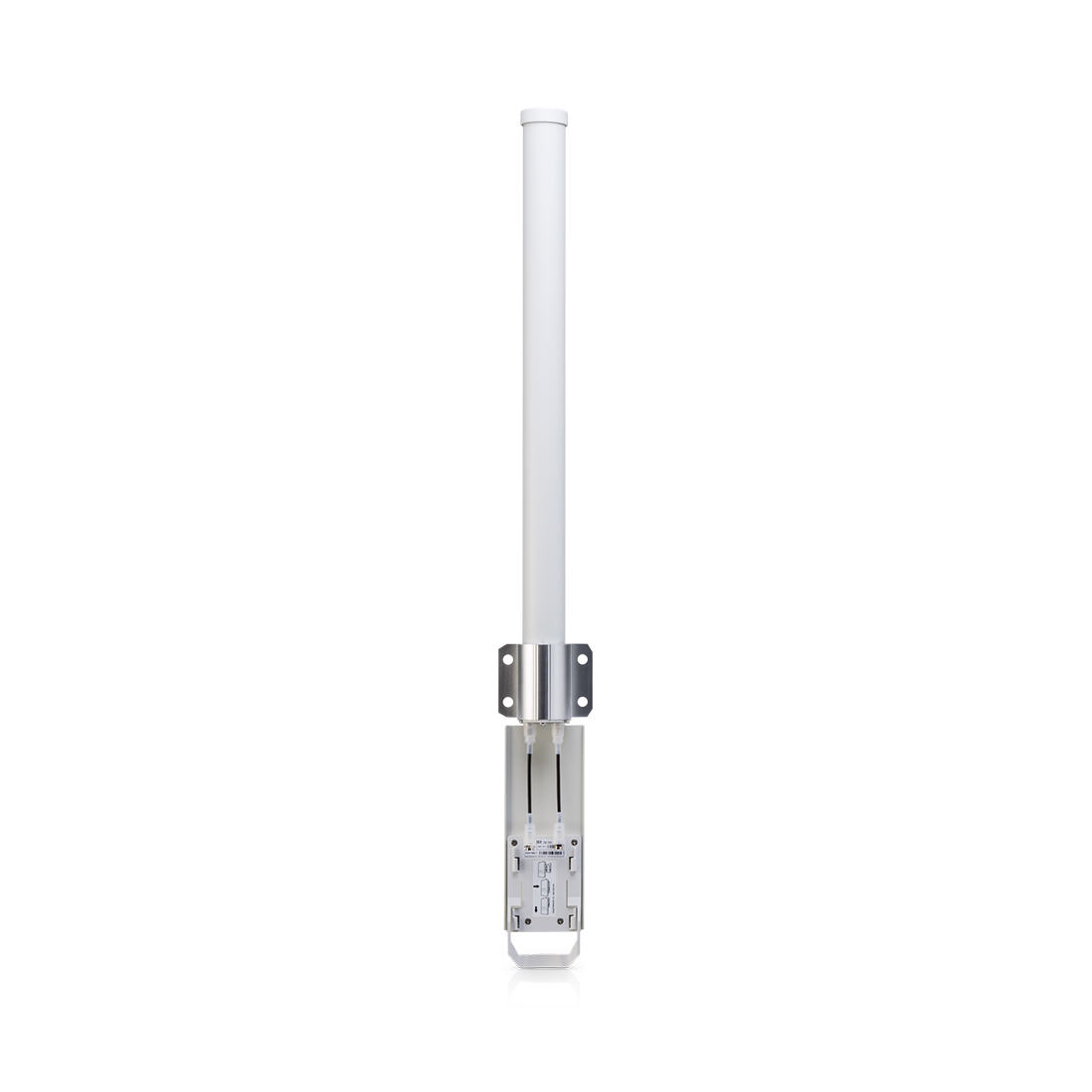

airMAX 5 Omni поставляется в крепком корпусе, подходящем для размещения на улице, и комплектуется встроенной площадкой для не требующего инструментов прикрепления базовой станции airMAX Rocket. Пара устанавливается на мачту комплектным крепежом.

Антенна airMAX 5 Omni вместе с радиомодулем airMAX Rocket составляют идеальную пару для использования в роли базовой станции с круговой диаграммой направленности.





    Вес
    0,82 кг


    Размеры
    158 x 98 x 834 мм


    Сопротивление ветру до
    75 м/с


    Технология передачи данных
    2х2 MIMO PtMP


    Диапазон частот
    5,45–5,85 ГГц


    Коэффициент усиления
    13 дБи


    Разъём
    2x RP-SMA female (в комплекте 2 кабельные сборки RP-sma male <-> RP-SMA male)


    Рабочая частота
    5 ГГц


    Поддержка MIMO
    2x2


    Рупорная конструкция
    Нет


    Поляризация
    Двойная линейная (В+Г)


    Вес
    0.82 кг


    Угол излучения в горизонтальной плоскости
    360 °


    Угол излучения в вертикальной плоскости
    12 °


    КСВН
    1.5


    Макс. подводимая мощность
    50 Вт


    Входной импеданс
    —


    Рабочая температура (от)
    -30 С


    Рабочая температура (до)
    +50 С
