Модуль контроля и управления адресный DahuaDHI-HY-1410/62 (24 В)

Модуль контроля и управления адресный Dahua DHI-HY-1410/62

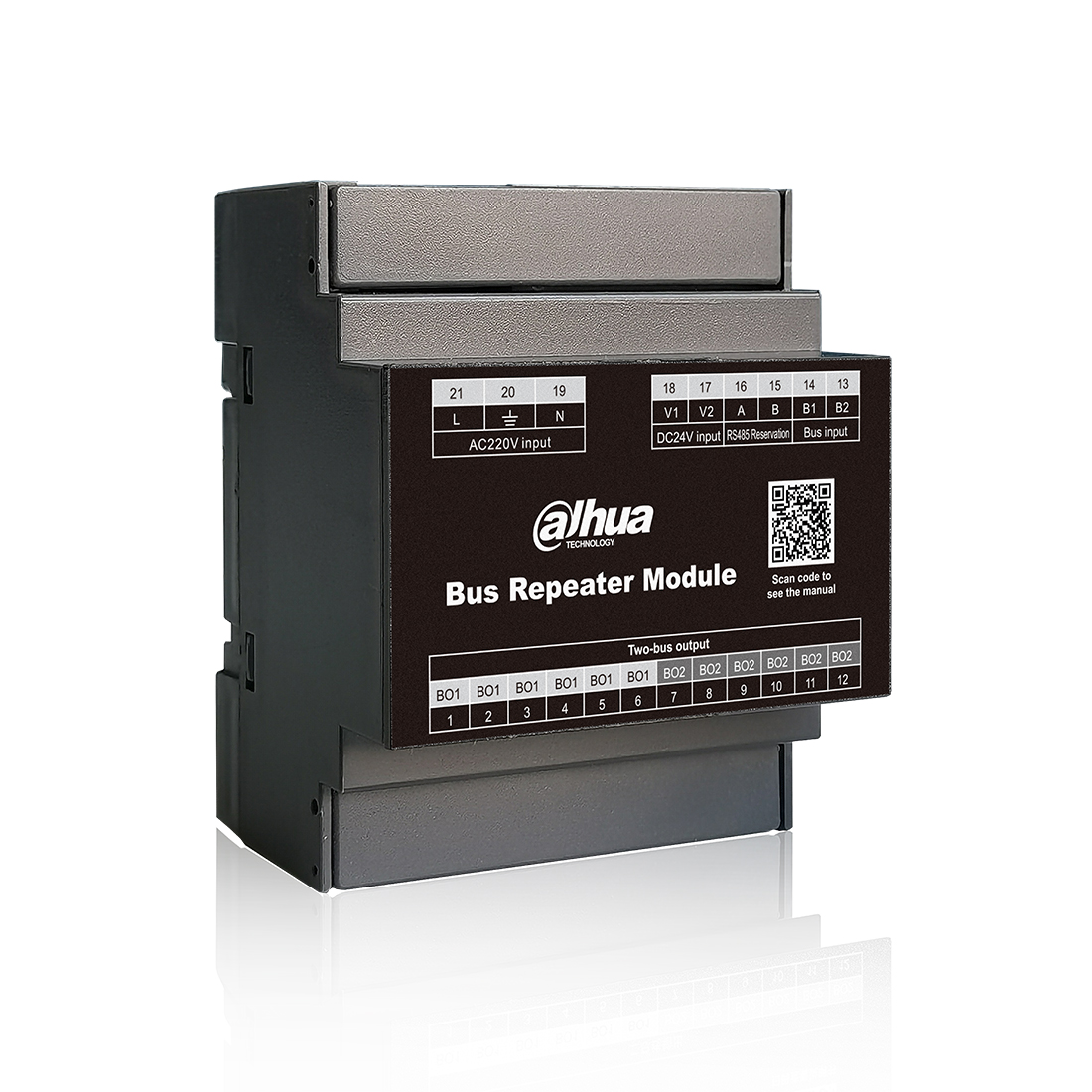

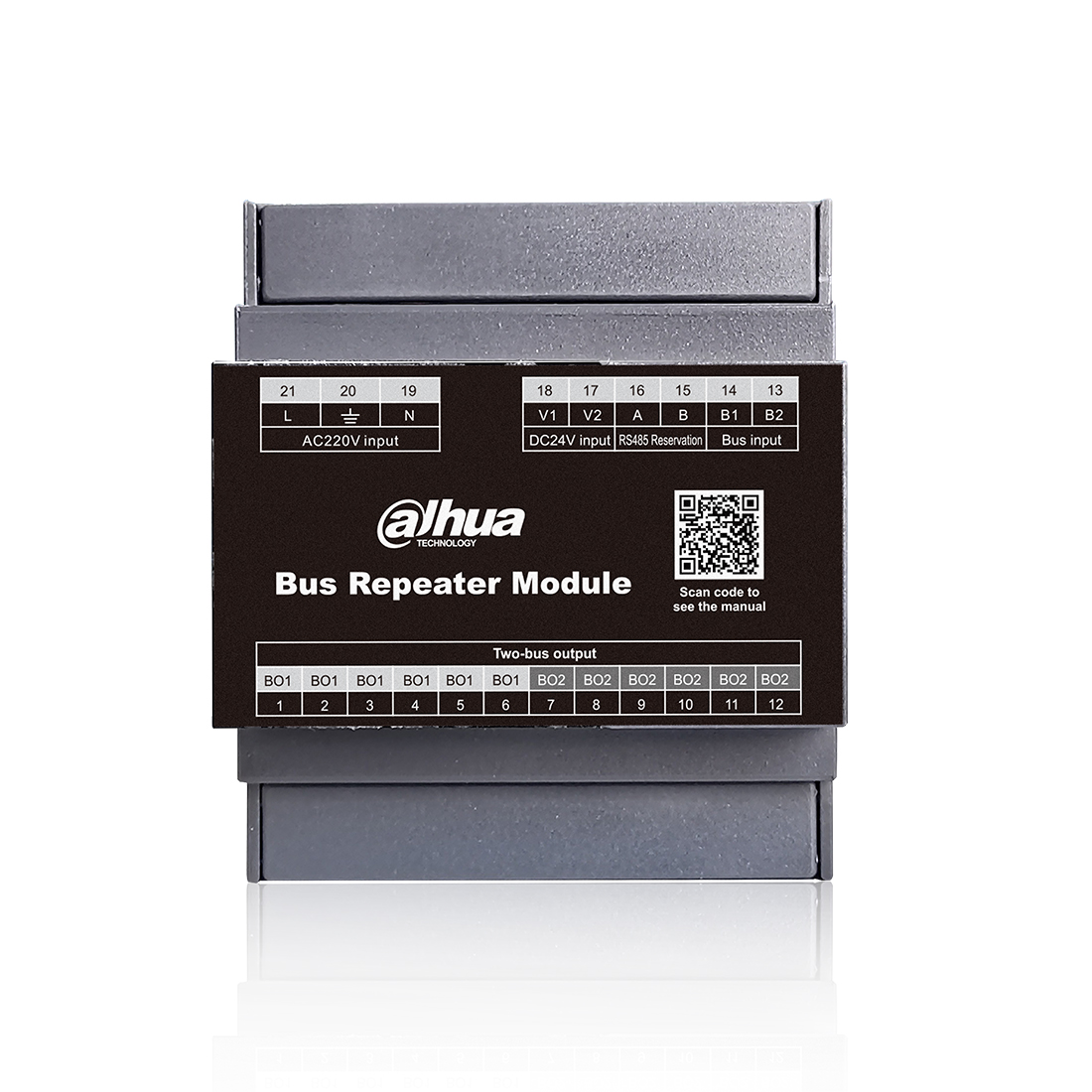

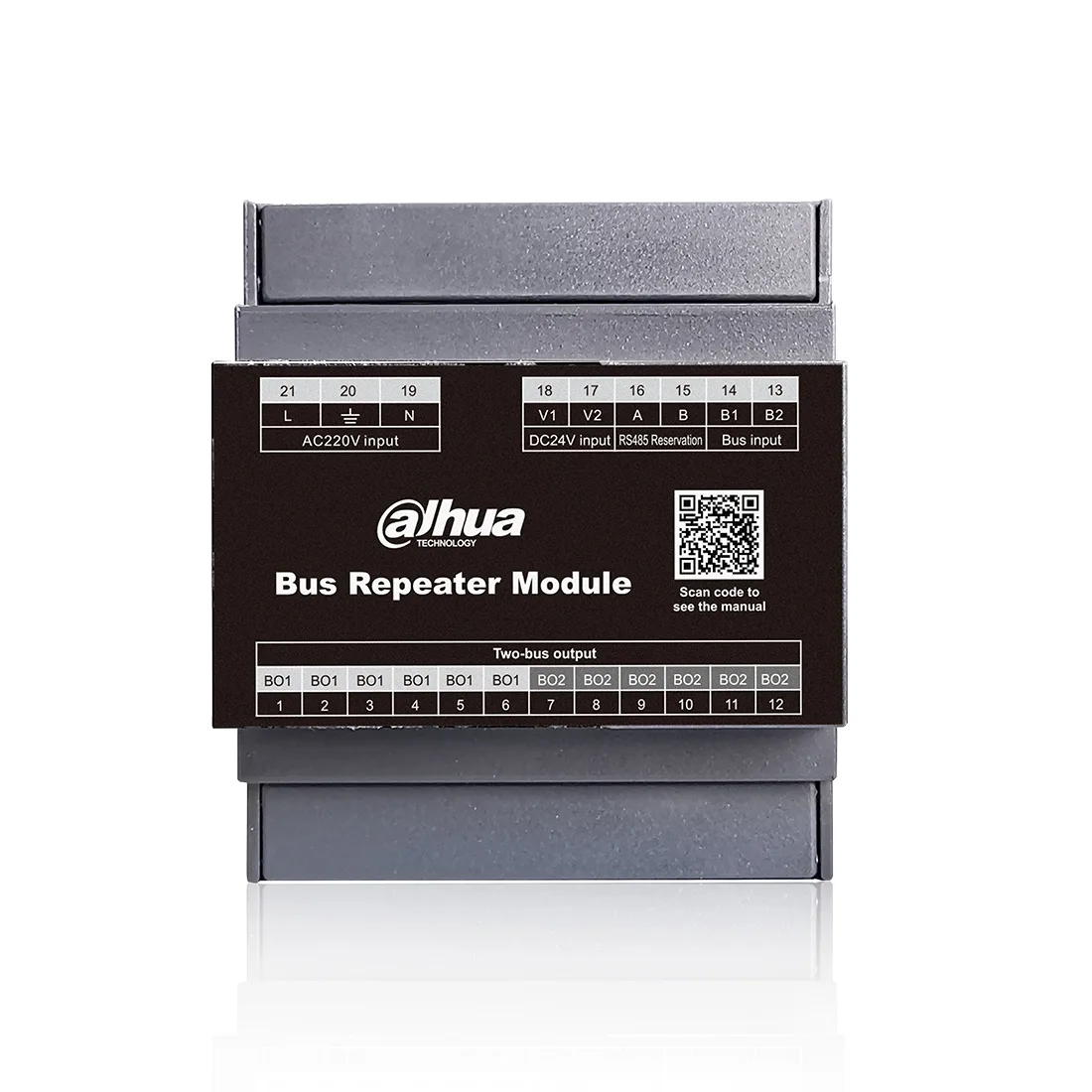

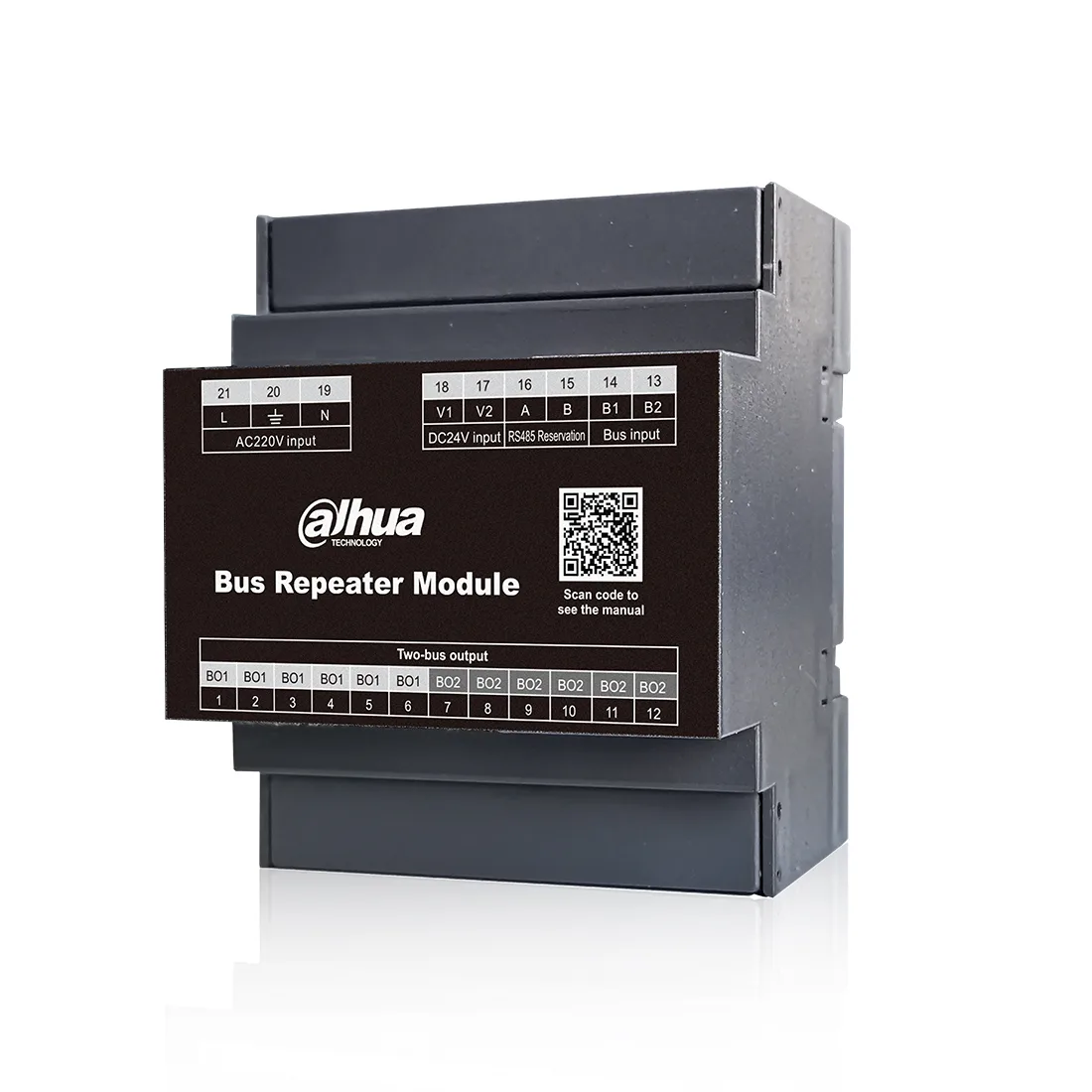

Модуль шлейфа Dahua DHI-HY-1410/62 (Bus Relay Module) используется для увеличения длины линии связи и повышения числа подключаемых устройств. Он обеспечивает передачу сигналов между контроллером и оборудованием системы пожарной сигнализации.

Гибкое применение.
Совместим с устройствами сторонних производителей.

Надёжная передача данных.
Встроенный микропроцессор, стабильная работа.

Сверхнизкое энергопотребление.
Минимальный ток контроля и ток в режиме тревоги.

Простая установка.
Съёмная конструкция, удобный монтаж и подключение.


Технические характеристики
Рабочее напряжение

При входе AC220V: диапазон входного напряжения AC187–264V, нагрузочная способность выхода — DC24V / 600 мА.
При входе DC24V: диапазон входного напряжения DC16–30V, нагрузочная способность выхода — (входное напряжение – 0,5)V / 1A.
Примечание: выбирается только один из двух вариантов питания. При нагрузке более 600 мА необходимо использовать вход DC24V.


Индикация и управление

Светодиод RUN — отображает состояние работы.
Светодиод FAULT — сигнализирует о неисправности.
Адрес устройства задаётся с помощью DIP-переключателей.

Схема подключения

Входы: AC220V или DC24V (выбирается один вариант).
Шина A/B (вход и выход).
Два выхода шины для подключения к следующему оборудованию.

Рабочая среда

Рабочая температура: от –10°C до +55°C.
Температура хранения: от –20°C до +65°C.
Рабочая влажность: ≤ 95% относительной влажности (без конденсации).

Конструкция

Цвет: Белый.
Размеры (с основанием): 146 мм × 90 мм × 40 мм.

Общие характеристики


Стандарт соответствия: EN54-18.
