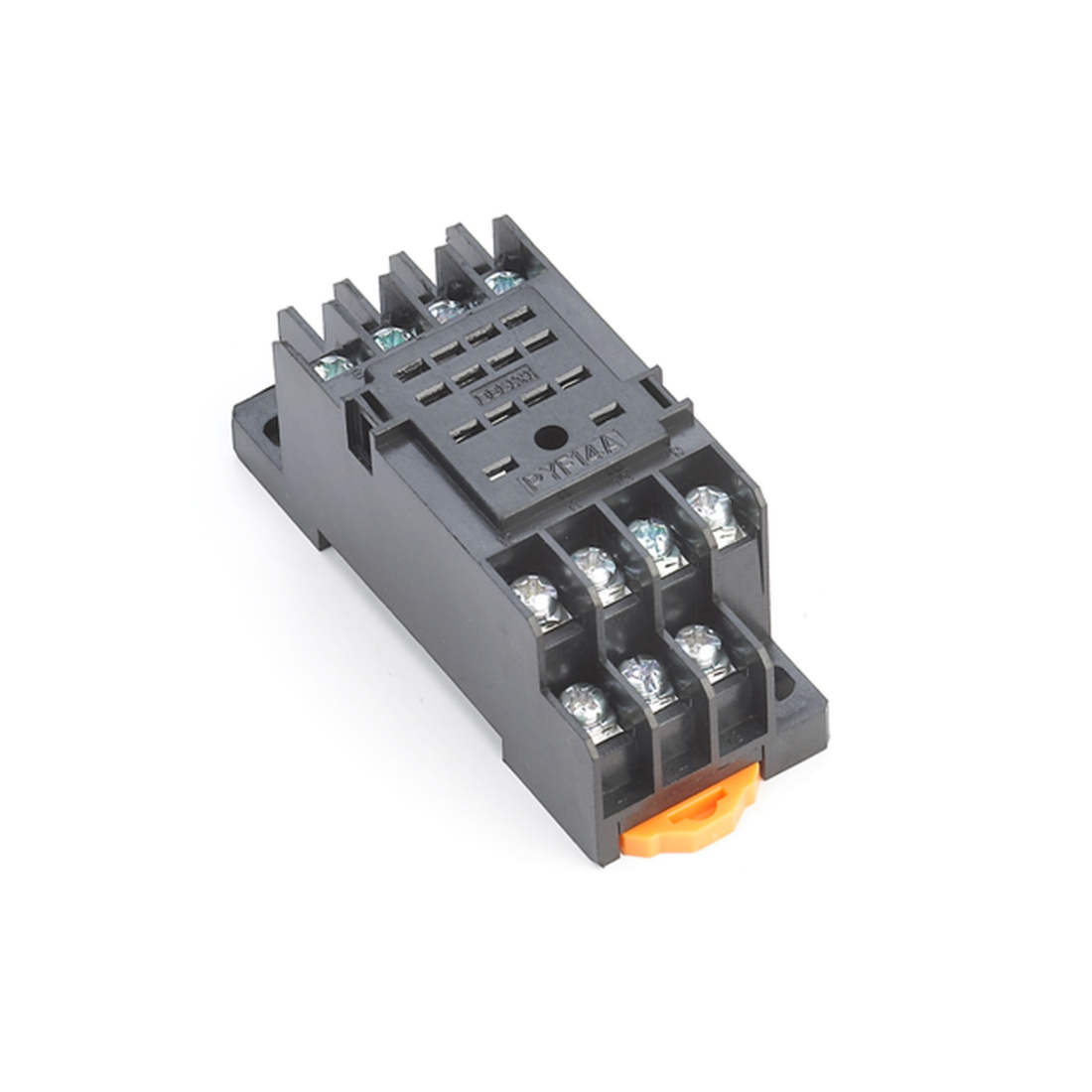

Розетка серии HDZ9 предназначена для установки и подключения промежуточных реле с 14 контактами (4 перекидных контакта — 4C/O). Изделие обеспечивает надежное механическое крепление реле и удобное подключение проводников в шкафах автоматики, распределительных щитах и панелях управления.
Колодка рассчитана на номинальный ток 5 А и рабочее напряжение до 250 В AC. Подключение осуществляется через винтовые зажимы, допускающие подключение двух жестких проводников сечением 0,5…1,5 мм² без кабельных наконечников. Конструкция с плоскими выводами и смешанной компоновкой клемм обеспечивает удобство монтажа и обслуживания.
Крепление выполняется винтами на монтажную панель, что гарантирует устойчивость соединения в условиях промышленной эксплуатации. Розетка соответствует стандарту IEC 61984, имеет сертификацию CE и обеспечивает электрическую прочность изоляции до 2500 В.
Основные характеристики
Серия: HDZ9
Тип продукта или компонента:
Розетка (основание) для реле
Количество выводов (контактов):
14
Тип и состав контактов:
4 C/O (4 перекидных контакта)
[In] Номинальный ток:
5 A
Форма выводов:
Плоские
[Ue] Номинальное рабочее напряжение:
250 В AC
Схема расположения контактных клемм:
Смешанная
Подключение — клеммы:
Винтовые зажимные клеммы, 2 × 0,5…2 × 1,5 мм² (жёсткий провод без наконечника)
Способ крепления:
Винтовое крепление (на панель)
Степень защиты:
IP20
