Настенное крепление iiyama MD-WM15060

Настенное крепление iiyama MD-WM15060

iiyama MD-WM15060 — универсальный настенный кронштейн фиксированного типа для крупноформатных дисплеев и интерактивных панелей. Рассчитан на экраны с креплением VESA до 1500 x 600 мм и весом до 125 кг, то есть на панели диагональю вплоть до 105 дюймов в горизонтальной (landscape) ориентации.

Это профессиональное решение инсталляционного класса: оно предназначено для школ, учебных аудиторий, конференц-залов и других общественных зданий, где панель висит постоянно, к ней имеют доступ посторонние люди, и требования к надёжности и безопасности крепления выше бытовых.

Конструкция и принцип работы

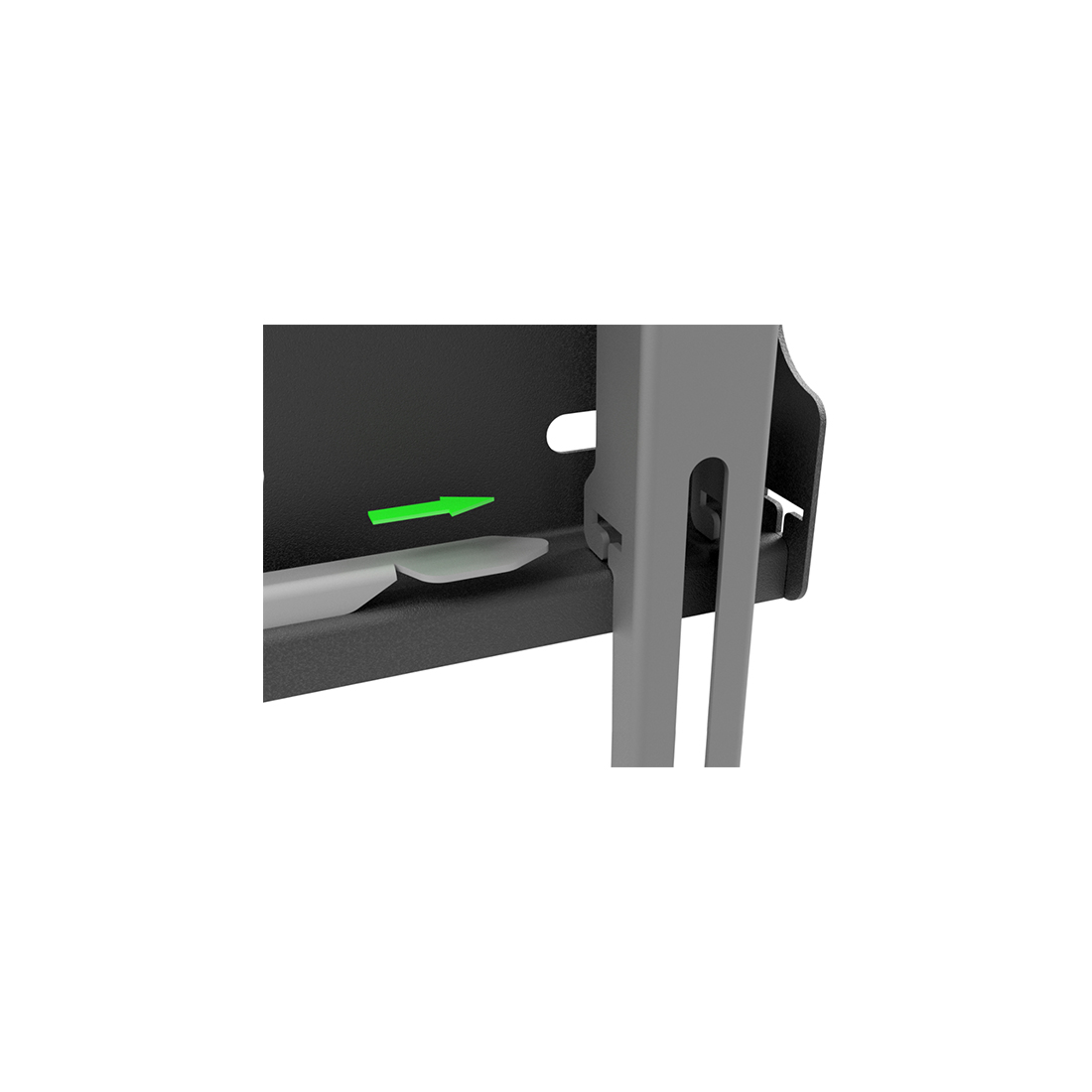

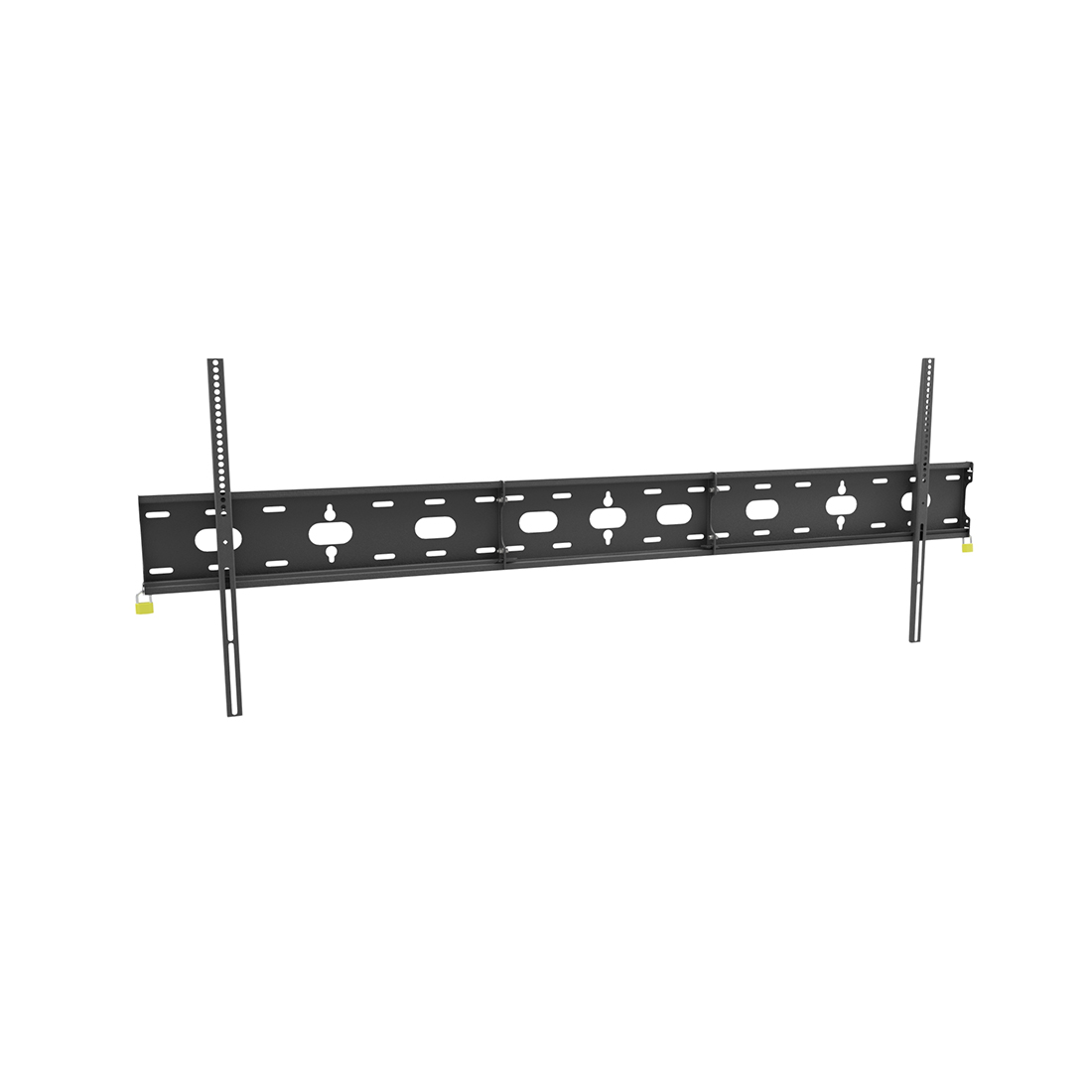

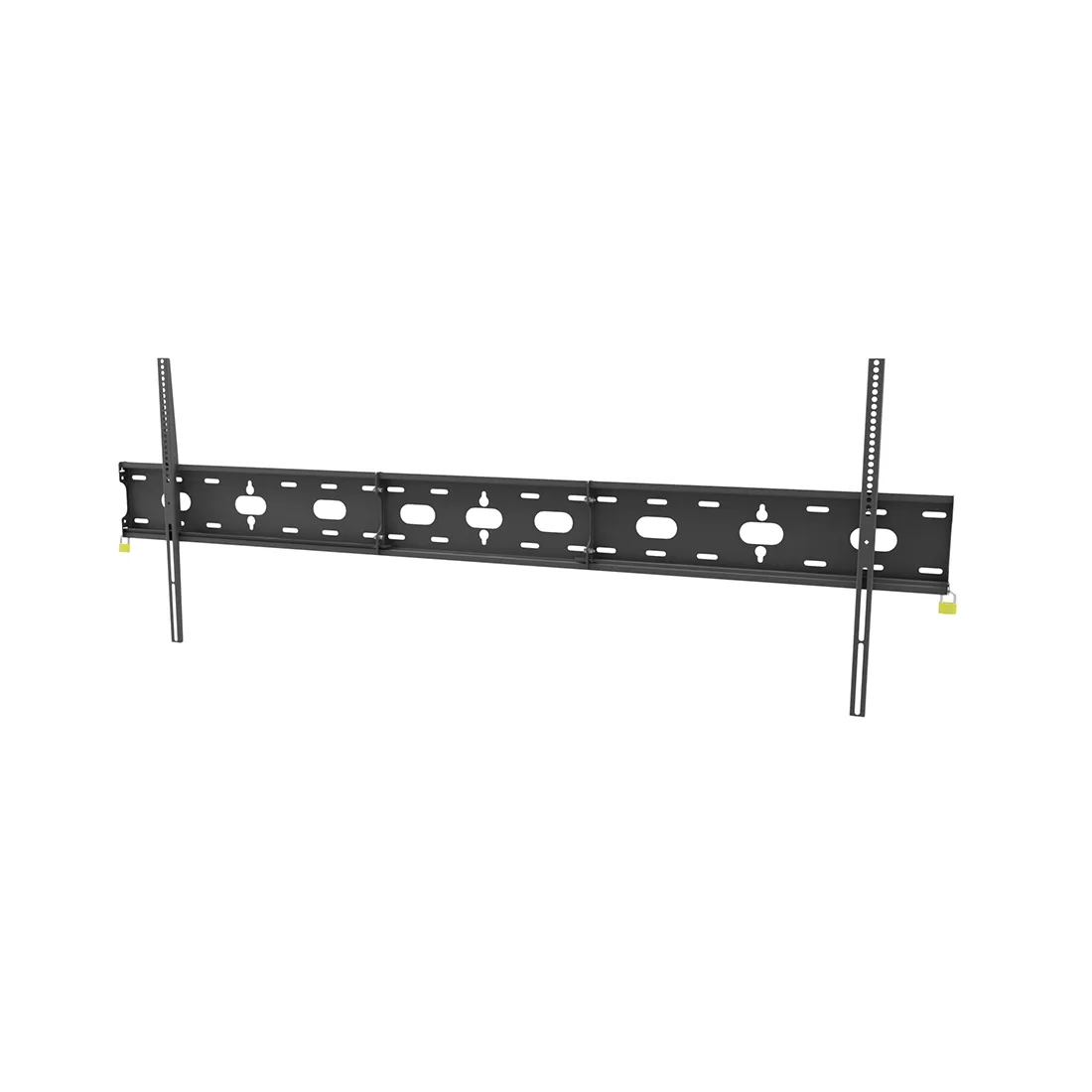

Кронштейн состоит из длинной настенной планки (плиты) и двух вертикальных кронштейнов-«рук», которые прикручиваются к задней панели дисплея через отверстия VESA. Дисплей вместе с закреплёнными на нём «руками» навешивается крюками на настенную планку — это и есть система быстрой и простой фиксации (easy and quick fixation system).

Практическое преимущество такой схемы: тяжёлую панель не нужно удерживать в воздухе, одновременно попадая винтами в отверстия. Сначала на стену монтируется и выравнивается планка, отдельно к панели прикручиваются кронштейны, и лишь затем экран навешивается на планку — это единственная операция, требующая нескольких человек, и она занимает секунды.

Крепление фиксированное: экран располагается параллельно стене, без наклона и поворота. Для интерактивных панелей это правильный выбор — при работе касанием жёсткость и неподвижность конструкции важнее регулировок.

Совместимость по VESA

Поддерживаемый диапазон — от VESA 100 x 100 мм до VESA 1500 x 600 мм. Подтверждённые стандарты крепления:

100x100, 200x200, 300x200, 300x300, 400x200, 400x300, 400x400, 600x400, 600x600, 800x600, 1500x600 мм.

Такой охват означает, что один и тот же кронштейн подходит и для монитора среднего размера, и для интерактивной панели 86" или 105". Для организации, закупающей разные модели экранов, это позволяет стандартизировать крепления вместо подбора отдельного кронштейна под каждую панель.

Нагрузка

Максимальная нагрузка — 125 кг на дисплей. Запас значительный: интерактивные панели 86" весят порядка 60–70 кг, 98–105" — около 90–110 кг. При выборе крепления следует учитывать не только вес панели, но и способность самой стены нести такую нагрузку: для гипсокартонных перегородок необходима закладная конструкция или монтаж в несущий профиль, для газобетона и пустотелого кирпича — специальные анкеры соответствующего типа.

Габариты и посадочные размеры


Габариты изделия (Ш x В x Г): 1813 x 640 x 37,5 мм
Длина настенной планки: 1813 мм, межцентровое расстояние крайних точек — 1780 мм
Шаг монтажных отверстий по горизонтали: 660 / 460 / 660 мм
Вертикальный шаг отверстий в планке: 100 мм и 175 мм
Диаметр монтажных отверстий: 8,5 мм и 9 мм
Крепёж в VESA-отверстия дисплея: M6, глубина захода до 16 мм
Толщина конструкции: 37,5 мм — отступ панели от стены около 28 мм


Малая толщина 37,5 мм даёт «заподлицо» установленный экра...
